ELF文件格式之动态链接

发表于 分类于

总是看的时候懂，一转眼又忘了，另外为了加深理解，记录下ELF文件的动态链接部分~

动态链接优点多呀动态链接很灵活呀动态链接很神奇呀~

准备

写个小程序

这里首先写一个程序作为下面部分的演示：

1
2
3
4
5
6
7
8
9
10
11
//demo.c
#include<stdio.h>
void out(){
    char a[100];
    scanf("%s",a);
    printf("%s",a);
}
int main(){
    out();
    return 0；
}

编译方式：

1
gcc -g -m32 -o test demo.c

源码阅读准备

为了方便阅读源代码，先下载源码与辅助工具：

1
2
apt-get source libc6-dev      #下载源码
apt-get install cscope        #查找定义工具

在源码根目录执行命令生成索引：

1
cscope -Rbq

使用时在vim里面使用

1
2
cs add /dir***/cscope.out
cs find x var

其中x为查找类型：

s: 查找C语言符号，即查找函数名、宏、枚举值等出现的地方
g: 查找函数、宏、枚举等定义的位置，类似ctags所提供的功能
d: 查找本函数调用的函数
c: 查找调用本函数的函数
t: 查找指定的字符串
e: 查找egrep模式，相当于egrep功能，但查找速度快多了
f: 查找并打开文件，类似vim的find功能
i: 查找包含本文件的文件

有的时候它并不能查找，可能需要通过grep等其他方法查找。

ELF文件执行过程

要理解动态链接，还是从ELF文件的启动过程开始吧，总体流程如下：

加载镜像

  1. 用户在bash下执行命令
  2. bash会进行fork()系统调用
  3. 子进程调用execve()，父进程等待子进程结束
  4. execve()->sys_execve()->do_execve()
  5. do_execve()先读取文件前128字节，接着调用search_binary_handle()匹配装载器
  6. ELF会接着调用load_elf_binary()装载它
  7. 此装载器执行的操作：
    判断文件有效性->
    寻找.interp段设置动态链接器路径->
    根据文件头做代码数据映射->
    初始化进程环境->
    指定程序入口地址（若为静态连接即文件中的入口地址，若为动态链接指向链接器）->
    函数返回
  8. sys_execve()返回到用户态时执行前面设置的地址处代码

动态链接

初始化

这里是最常见的情况，即默认编译选项时，它会为程序添加开始文件等，首先看_start它存在于glibc/sysdeps/i386/start.S：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
	.text
	.globl _start
	.type _start,@function
_start:
	xorl %ebp, %ebp         //将ebp清零，即代表此为初始栈

  /*处理main需要的三个参数*/
	popl %esi		            //弹出参数个数，即argc -> esi
	movl %esp, %ecx		      //argv -> ecx


	andl $0xfffffff0, %esp
	pushl %eax		          //对齐与垃圾数据

	pushl %esp                        //当前栈顶

	pushl %edx		                    //共享库终止函数的地址

#ifdef SHARED                       //对于动态可共享的使用这种方式，静态的含义一样，省略
	call 1f                           //载入PIC寄存器
	addl $_GLOBAL_OFFSET_TABLE_, %ebx

	leal __libc_csu_fini@GOTOFF(%ebx), %eax
	pushl %eax                        //__libc_csu_fini         即.fini
	leal __libc_csu_init@GOTOFF(%ebx), %eax
	pushl %eax                        //__libc_csu_init         即.init

	pushl %ecx		                    //argv
	pushl %esi		                    //argc

	pushl main@GOT(%ebx)              //main

	call __libc_start_main@PLT        //调用call __libc_start_main
#else
...................................................................
#endif
	hlt			                          //一般来说是不会执行这个的，除非exit崩溃了

接着是传入7个参数，调用__libc_start_main，它在glib/csu/libc-start.c下面：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
STATIC int LIBC_START_MAIN (int (*main)(int, char **, char ** MAIN_AUXVEC_DECL),      //参数1-main
		 int argc,                                           //参数2
     char **argv,                                        //参数3
#ifdef LIBC_START_MAIN_AUXVEC_ARG
		 ElfW(auxv_t) *auxvec,
#endif
		 __typeof (main) init,                                //参数4
		 void (*fini) (void),                                 //参数5
		 void (*rtld_fini) (void),                            //参数6
     void *stack_end)                                     //参数7
{
  int result;                                             //存储main的返回值

  __libc_multiple_libcs = &_dl_starting_up && !_dl_starting_up;

#ifndef SHARED
  char **ev = &argv[argc + 1];

  __environ = ev;                                          //env
  __libc_stack_end = stack_end;                            //栈顶

..................................................................................
# ifdef DL_SYSDEP_OSCHECK
  if (!__libc_multiple_libcs)
    {
      DL_SYSDEP_OSCHECK (__libc_fatal);             //检查操作系统版本
    }
# endif

  apply_irel ();

#ifndef __GNU__
  __pthread_initialize_minimal ();
#endif

  /* Set up the stack checker's canary.  */
  uintptr_t stack_chk_guard = _dl_setup_stack_chk_guard (_dl_random);   //建立stack canary，这里对每一个线程都创建了不同的canary
# ifdef THREAD_SET_STACK_GUARD
  THREAD_SET_STACK_GUARD (stack_chk_guard);
# else
  __stack_chk_guard = stack_chk_guard;
# endif
  uintptr_t pointer_chk_guard = _dl_setup_pointer_guard (_dl_random,    //建立canary值
							 stack_chk_guard);
# ifdef THREAD_SET_POINTER_GUARD
  THREAD_SET_POINTER_GUARD (pointer_chk_guard);
# else
  __pointer_chk_guard_local = pointer_chk_guard;
# endif
................................................................................
#endif
  if (__glibc_likely (rtld_fini != NULL))                                //注册析构器
    __cxa_atexit ((void (*) (void *)) rtld_fini, NULL, NULL);
#ifndef SHARED
  __libc_init_first (argc, argv, __environ);                           //初始化libc

  if (fini)
    __cxa_atexit ((void (*) (void *)) fini, NULL, NULL);                //注册程序里的析构器
.............................................................................
#endif
  if (init)
    (*init) (argc, argv, __environ MAIN_AUXVEC_PARAM);              //程序初始化，即执行.init节区
.............................................................................
#ifndef SHARED
  _dl_debug_initialize (0, LM_ID_BASE);
#endif
............................................................................
#else
  result = main (argc, argv, __environ MAIN_AUXVEC_PARAM);        //调用main函数
#endif
  exit (result);                                                  //调用exit退出程序
}

上面执init函数，它在csu/elf-init.c里面：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void __libc_csu_init (int argc, char **argv, char **envp)
{
#ifndef LIBC_NONSHARED                    //若是共享库的，在链接时就执行了
  /* For static executables, preinit happens right before init.  */
  {
    const size_t size = __preinit_array_end - __preinit_array_start;
    size_t i;
    for (i = 0; i < size; i++)
      (*__preinit_array_start [i]) (argc, argv, envp);
  }
#endif

#ifndef NO_INITFINI
  _init ();
#endif

  const size_t size = __init_array_end - __init_array_start;
  for (size_t i = 0; i < size; i++)
      (*__init_array_start [i]) (argc, argv, envp);
}

初始化节区.init与下面终止时的.fini节区是由crti.o与ctrn.o以及每个编译单元的.init和.fini组合而成，那么反汇编test程序：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
root@kali:~# objdump -j .init -d test

Disassembly of section .init:

000003bc <_init>:
 3bc:	53                   	push   %ebx
 3bd:	83 ec 08             	sub    $0x8,%esp
 3c0:	e8 ab 00 00 00       	call   470 <__x86.get_pc_thunk.bx>
 3c5:	81 c3 3b 1c 00 00    	add    $0x1c3b,%ebx
 3cb:	8b 83 f4 ff ff ff    	mov    -0xc(%ebx),%eax
 3d1:	85 c0                	test   %eax,%eax
 3d3:	74 05                	je     3da <_init+0x1e>
 3d5:	e8 4e 00 00 00       	call   428 <__gmon_start__@plt>
 3da:	83 c4 08             	add    $0x8,%esp
 3dd:	5b                   	pop    %ebx
 3de:	c3                   	ret

由于此程序没有全局对象需要构造也没有显式定义函数在此执行，它只有一个gprof的函数调用

终止

而在exit里面，它在glibc/stdlib/exit.c里面：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
void exit (int status)
{
  __run_exit_handlers (status, &__exit_funcs, true, true); //定义如下
}
void attribute_hidden
__run_exit_handlers (int status, struct exit_function_list **listp,
		     bool run_list_atexit, bool run_dtors)
{
//调用线程局部存储里面的析构器
#ifndef SHARED
  if (&__call_tls_dtors != NULL)
#endif
    if (run_dtors)
      __call_tls_dtors ();

  /* We do it this way to handle recursive calls to exit () made by
     the functions registered with `atexit' and `on_exit'. We call
     everyone on the list and use the status value in the last
     exit (). */

  while (*listp != NULL){
      struct exit_function_list *cur = *listp;

      while (cur->idx > 0){
	      const struct exit_function *const f = &cur->fns[--cur->idx];
	      switch (f->flavor)
          {
            void (*atfct) (void);
            void (*onfct) (int status, void *arg);
            void (*cxafct) (void *arg, int status);

          case ef_free:
          case ef_us:
            break;
          case ef_on:
            onfct = f->func.on.fn;
#ifdef PTR_DEMANGLE
            PTR_DEMANGLE (onfct);
#endif
            onfct (status, f->func.on.arg);
            break;
          case ef_at:
            atfct = f->func.at;
#ifdef PTR_DEMANGLE
            PTR_DEMANGLE (atfct);
#endif
            atfct ();
            break;
          case ef_cxa:
            cxafct = f->func.cxa.fn;
#ifdef PTR_DEMANGLE
            PTR_DEMANGLE (cxafct);
#endif
            cxafct (f->func.cxa.arg, status);
            break;
          }
	}

      *listp = cur->next;
      if (*listp != NULL)
	/* Don't free the last element in the chain, this is the statically
	   allocate element.  */
	          free (cur);
  }

  if (run_list_atexit)
    RUN_HOOK (__libc_atexit, ());
  _exit (status);
}

而_exit就是最简单的退出了，它存在于sysdeps/unix/sysv/linux/i386/_exit.S：

1
2
3
4
5
6
7
8
9
_exit:
	movl	4(%esp), %ebx
#ifdef __NR_exit_group
	movl	$__NR_exit_group, %eax
	ENTER_KERNEL
#endif
	movl	$__NR_exit, %eax
	int	$0x80
  hlt

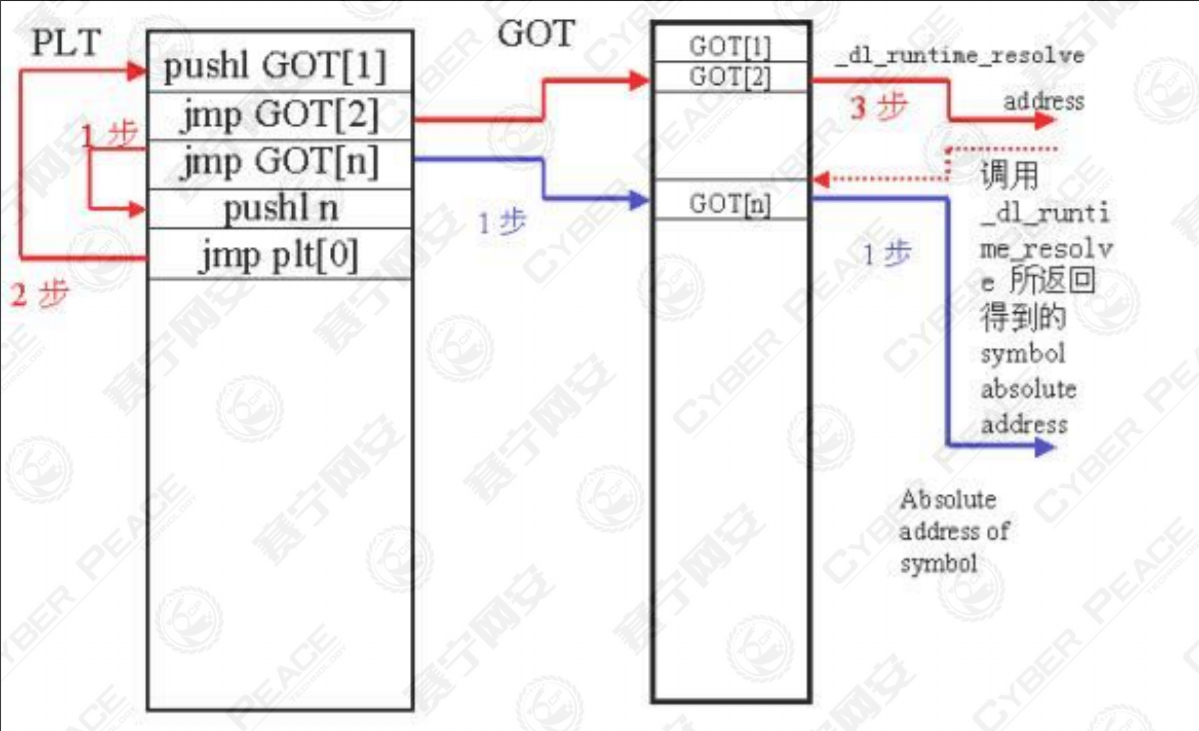

延迟绑定

一些优点导致普遍利用了延迟绑定技术，它使用了两个节：.got.plt与.plt，他们分别属于数据段与代码段，前者叫做全局偏移表(函数部分)，后者叫做程序链接表，现在使用调试来说明：
节区情况

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
root@kali:~# readelf -S test
There are 35 section headers, starting at offset 0x2050:

Section Headers:
  [Nr] Name              Type            Addr     Off    Size   ES Flg Lk Inf Al
.............................................................................................
  [ 5] .dynsym           DYNSYM          000001cc 0001cc 000090 10   A  6   1  4
  [ 6] .dynstr           STRTAB          0000025c 00025c 0000b6 00   A  0   0  1
  [ 9] .rel.dyn          REL             00000364 000364 000040 08   A  5   0  4
  [10] .rel.plt          REL             000003a4 0003a4 000018 08  AI  5  23  4
  [12] .plt              PROGBITS        000003e0 0003e0 000040 04  AX  0   0 16
  [13] .plt.got          PROGBITS        00000420 000420 000010 08  AX  0   0  8
  [14] .text             PROGBITS        00000430 000430 000222 00  AX  0   0 16
  [21] .dynamic          DYNAMIC         00001efc 000efc 0000f0 08  WA  6   0  4
  [22] .got              PROGBITS        00001fec 000fec 000014 04  WA  0   0  4
  [23] .got.plt          PROGBITS        00002000 001000 000018 04  WA  0   0  4
  [32] .symtab           SYMTAB          00000000 0017f4 0004b0 10     33  49  4
  [33] .strtab           STRTAB          00000000 001ca4 000267 00      0   0  1
.............................................................................................

看到.plt在000003e0大小为40h、.got.plt在00002000大小为14h。
反编译text与.plt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
root@kali:~# objdump -j .text -d test

Disassembly of section .text:
...................................................................................

0000056d <out>:

 58c:	50                   	push   %eax
 58d:	e8 7e fe ff ff       	call   410 <__isoc99_scanf@plt>
 592:	83 c4 10             	add    $0x10,%esp


 5a2:	50                   	push   %eax
 5a3:	e8 48 fe ff ff       	call   3f0 <printf@plt>
 5a8:	83 c4 10             	add    $0x10,%esp

000005b1 <main>:

 5c2:	e8 18 00 00 00       	call   5df <__x86.get_pc_thunk.ax>
 5c7:	05 39 1a 00 00       	add    $0x1a39,%eax
 5cc:	e8 9c ff ff ff       	call   56d <out>
 5d1:	b8 00 00 00 00       	mov    $0x0,%eax
...................................................................................

这里删除了无关内容，看到main里面对于out的调用是相对调用，而在out内部，原来对scanf和printf的调用被转换为了对__isoc99_scanf@plt和printf@plt的调用，再来看看.plt:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
...................................................................................
root@kali:~# objdump -j .plt -d test

test:     file format elf32-i386

Disassembly of section .plt:

000003e0 <.plt>:
 3e0:	ff b3 04 00 00 00    	pushl  0x4(%ebx)
 3e6:	ff a3 08 00 00 00    	jmp    *0x8(%ebx)
 3ec:	00 00                	add    %al,(%eax)
	...

000003f0 <printf@plt>:
 3f0:	ff a3 0c 00 00 00    	jmp    *0xc(%ebx)
 3f6:	68 00 00 00 00       	push   $0x0
 3fb:	e9 e0 ff ff ff       	jmp    3e0 <.plt>

00000400 <__libc_start_main@plt>:
 400:	ff a3 10 00 00 00    	jmp    *0x10(%ebx)
 406:	68 08 00 00 00       	push   $0x8
 40b:	e9 d0 ff ff ff       	jmp    3e0 <.plt>

00000410 <__isoc99_scanf@plt>:
 410:	ff a3 14 00 00 00    	jmp    *0x14(%ebx)
 416:	68 10 00 00 00       	push   $0x10
 41b:	e9 c0 ff ff ff       	jmp    3e0 <.plt>
 ...................................................................................

为了方便，从现在开始对.plt与.got.plt命名为plt与got吧，看到plt里面有四个条目，每个条目占用10h字节，里面有在out里被调用的__isoc99_scanf@plt和printf@plt，并且除了第一项其他三项格式一致，都是先jmp *0xxx(%ebx)若仔细观察，地址的增量为4字节，事实上%ebx此时对应着got表起始位置，它存储的是地址，所以每一项大小为4字节(32位系统)，于是这里可以得出：

1
2
3
plt[1]->got[3]
plt[2]->got[4]
............

另外每一项的第二条指令是push 0x**,这个数字在条目间按照8h递增，然后都是jmp 3e0，这个3e0就是plt[0]的地址了，再来看看got里面的内容：

1
2
3
4
5
6
root@kali:~# readelf -x .got.plt test

Hex dump of section '.got.plt':
 NOTE: This section has relocations against it, but these have NOT been applied to this dump.
  0x00002000 fc1e0000 00000000 00000000 f6030000 ................
  0x00002010 06040000 16040000                   ........

emmmm，直接dump出来的没有显示为小端序，手动转换一下，发现got[0]为.dynamic的地址，从got[3]开始，它里面存的的是与之对应的plt条目的第二条代码的地址，那么到目前为止，说明plt项目的第一条指令似乎并没有实际的作用，它实际作用是push了一个index后就去执行plt[0]处的代码了，那看看plt[0]的代码呢，它是pushl 0x4(%ebx)后执行jmp *0x8(%ebx)，意思就是pushl got[1];jmp *got[2]，由上面可以看到，got[1],got[2]初始内容为0，但是程序执行到这里时绝对不可能还是这样，至少got[2]不会这样，否则会出现指针解引用异常，其实上面已经说了got[2]存的是_dl_runtime_resolve的地址，而got[1]其实存的是link_map的首地址，而这个过程是调用_dl_runtime_resolve(link_map,fun_index)来修正got表相应位置的值并执行它：

看到延迟绑定中上述过程只会发生在第一次，以后就不需要再次绑定了，plt条目的第一条指令会直接跳转到函数实际地址处。

过程详解

关键节区

上面对动态链接的过程有了大致的了解，现在来详细说明这个过程，补充几个上面没有提到的节区。还要从.dynamic节区开始，它的元素定义为：

1
2
3
4
5
6
7
typedef struct dynamic{
  Elf32_Sword d_tag;
  union{
    Elf32_Sword	d_val;
    Elf32_Addr	d_ptr;
  } d_un;
} Elf32_Dyn;

不同d_tag类型值d_un含义不同，查看结构：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
root@kali:~# readelf -d test

Dynamic section at offset 0xefc contains 26 entries:
  Tag        Type                         Name/Value
 0x00000001 (NEEDED)                     Shared library: [libc.so.6]  #依赖的共享库
 0x00000005 (STRTAB)                     0x25c          #字符串表地址，即.dynstr
 0x00000006 (SYMTAB)                     0x1cc          #符号表地址，即.dynsym
 0x0000000a (STRSZ)                      182 (bytes)    #字符串表大小
 0x0000000b (SYMENT)                     16 (bytes)     #符号表元素大小
 0x00000002 (PLTRELSZ)                   24 (bytes)     #.rel.plt大小
 0x00000014 (PLTREL)                     REL            #
 0x00000017 (JMPREL)                     0x3a4          #代码重定位表地址，即.rel.plt
 0x00000011 (REL)                        0x364          #数据重定位表地址，即.rel.dyn
 0x00000012 (RELSZ)                      64 (bytes)     #.rel.dyn大小
 0x00000013 (RELENT)                     8 (bytes)
 0x6ffffffa (RELCOUNT)                   4
 0x00000000 (NULL)                       0x0

查看.rel.plt的元素结构与内容：

1
2
3
4
typedef struct elf32_rel {
  Elf32_Addr	r_offset;         //地址，其实是在.got.plt表中
  Elf32_Word	r_info;           //type与index
} Elf32_Rel;

其中r_info含两种数据，通过宏获取：

1
2
3
#define ELF32_R_SYM(val) ((val) >> 8) //获取在符号表中的下标

#define ELF32_R_TYPE(val) ((val) & 0xff)  //获取重定位的类型

使用readelf查看程序的.rel.plt结构：

1
2
3
4
5
6
7
root@kali:~# readelf -r test

Relocation section '.rel.plt' at offset 0x3a4 contains 3 entries:
 Offset     Info    Type            Sym.Value  Sym. Name
0000200c  00000207 R_386_JUMP_SLOT   00000000   printf@GLIBC_2.0
00002010  00000507 R_386_JUMP_SLOT   00000000   __libc_start_main@GLIBC_2.0
00002014  00000607 R_386_JUMP_SLOT   00000000   __isoc99_scanf@GLIBC_2.7

发现除了上述结构外还有Sym,Value和Sym.Name信息，他其实是通过.dynsym获取的，它的结构为：

1
2
3
4
5
6
7
8
typedef struct elf32_sym{
  Elf32_Word	st_name;    //在.dynstr中的偏移
  Elf32_Addr	st_value;   //符号值,根据类型不同可能是绝对值，地址什么的
  Elf32_Word	st_size;    //符号大小
  unsigned char	st_info;  //28Binding:4Type 绑定指示符号是局部全局弱符号，类型指示符号为对象函数节区文件等
  unsigned char	st_other; //符号可见性
  Elf32_Half	st_shndx;   //符号所在段下标，或者是特殊常量，如未定义的引用或者未初始化的全局符号等
} Elf32_Sym;

本测试程序的节区如下，可以参照此数据手动运算，将会得到上面的值：

1
2
3
4
5
6
7
8
9
10
11
12
13
root@kali:~# readelf --dyn-syms  test

Symbol table '.dynsym' contains 9 entries:
   Num:    Value  Size Type    Bind   Vis      Ndx Name
     0: 00000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 00000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_deregisterTMCloneTab
     2: 00000000     0 FUNC    GLOBAL DEFAULT  UND printf@GLIBC_2.0 (2)
     3: 00000000     0 FUNC    WEAK   DEFAULT  UND __cxa_finalize@GLIBC_2.1.3 (3)
     4: 00000000     0 NOTYPE  WEAK   DEFAULT  UND __gmon_start__
     5: 00000000     0 FUNC    GLOBAL DEFAULT  UND __libc_start_main@GLIBC_2.0 (2)
     6: 00000000     0 FUNC    GLOBAL DEFAULT  UND __isoc99_scanf@GLIBC_2.7 (4)
     7: 00000000     0 NOTYPE  WEAK   DEFAULT  UND _ITM_registerTMCloneTable
     8: 0000066c     4 OBJECT  GLOBAL DEFAULT   16 _IO_stdin_used

_dl_runtime_resolve实现

首先查看/sysdeps/x86_64/dl-trampoline.S：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
    .text
    .globl _dl_runtime_resolve
    .type _dl_runtime_resolve, @function
    .align 16
    cfi_startproc
_dl_runtime_resolve:
    cfi_adjust_cfa_offset(16)
    subq $56,%rsp
    cfi_adjust_cfa_offset(56)
    movq %rax,(%rsp)          ;保存寄存器
    movq %rcx, 8(%rsp)
    movq %rdx, 16(%rsp)
    movq %rsi, 24(%rsp)
    movq %rdi, 32(%rsp)
    movq %r8, 40(%rsp)
    movq %r9, 48(%rsp)
    movq 64(%rsp), %rsi       ;获取传入参数，即link_map与reg_offset
    movq 56(%rsp), %rdi
    call _dl_fixup            ;调用了一个关键函数，它会查找符号地址并修正.got.plt表对应值
    movq %rax, %r11
    movq 48(%rsp), %r9
    movq 40(%rsp), %r8
    movq 32(%rsp), %rdi
    movq 24(%rsp), %rsi
    movq 16(%rsp), %rdx
    movq 8(%rsp), %rcx
    movq (%rsp), %rax
    addq $72, %rsp
    cfi_adjust_cfa_offset(-72)
    jmp *%r11       # Jump to function address. ;执行找到的函数
    cfi_endproc
    .size _dl_runtime_resolve, .-_dl_runtime_resolve

现在跟入_dl_fixup查看，它在/elf/dl-runtime.c里面：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
//通过这个宏来获取类型ELF32_type等
#define ElfW(type)	_ElfW (Elf, __ELF_NATIVE_CLASS, type)
#define _ElfW(e,w,t)	_ElfW_1 (e, w, _##t)
#define _ElfW_1(e,w,t)	e##w##t

//通过这个宏来获取dynsym等节区地址
#ifdef DL_RO_DYN_SECTION
# define D_PTR(map, i) ((map)->i->d_un.d_ptr + (map)->l_addr)
#else
# define D_PTR(map, i) (map)->i->d_un.d_ptr
#endif

struct link_map{
    /* These first few members are part of the protocol with the debugger.
       This is the same format used in SVR4.  */

    ElfW(Addr) l_addr;		/* Difference between the address in the ELF
				   file and the addresses in memory.  */    //加载基址
    char *l_name;		/* Absolute file name object was found in.  */
    ElfW(Dyn) *l_ld;		/* Dynamic section of the shared object.  */
    struct link_map *l_next, *l_prev; /* Chain of loaded objects.  */
}

DL_FIXUP_VALUE_TYPE
attribute_hidden __attribute ((noinline)) ARCH_FIXUP_ATTRIBUTE
_dl_fixup (
#ifdef ELF_MACHINE_RUNTIME_FIXUP_ARGS
	   ELF_MACHINE_RUNTIME_FIXUP_ARGS,
#endif
	   struct link_map *l, ElfW(Word) reloc_arg)
{
  const ElfW(Sym) *const symtab = (const void *) D_PTR (l, l_info[DT_SYMTAB]);    //获取符号表的首地址
  const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);               //获取字符串表的首地址

  const PLTREL *const reloc = (const void *) (D_PTR (l, l_info[DT_JMPREL]) + reloc_offset); //该函数在.rel.plt中的地址
  const ElfW(Sym) *sym = &symtab[ELFW(R_SYM) (reloc->r_info)];              //该函数在符号表中的地址
  void *const rel_addr = (void *)(l->l_addr + reloc->r_offset);             //该函数在.got表中的绝对地址
  lookup_t result;
  DL_FIXUP_VALUE_TYPE value;

  /* Sanity check that we're really looking at a PLT relocation.  */
  assert (ELFW(R_TYPE)(reloc->r_info) == ELF_MACHINE_JMP_SLOT);             //重定位类型断言，即0x7

   /* Look up the target symbol.  If the normal lookup rules are not
      used don't look in the global scope.  */
  if (__builtin_expect (ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0)       //判断符号是否是外部可见类型
    {
      const struct r_found_version *version = NULL;

      if (l->l_info[VERSYMIDX (DT_VERSYM)] != NULL)                           //获取动态库版本信息
	{
	  const ElfW(Half) *vernum = (const void *) D_PTR (l, l_info[VERSYMIDX (DT_VERSYM)]);//计算获得glibc版本号
	  ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff;//计算获得printf符号在.gnu.version中对应hash表项的索引ndx，此表项放着printf符号对应的glibc版本号?? ；R_SYM宏计算需要重定位的符号所对应的符号表项索引
	  version = &l->l_versions[ndx];//计算获得printf符号对应的glibc版本号
	  if (version->hash == 0)
	    version = NULL;           //`*(*(versym+index*2)&0x7fff <<4 +versionBase + 4)`
	}

      /* We need to keep the scope around so do some locking.  This is
	 not necessary for objects which cannot be unloaded or when
	 we are not using any threads (yet).  */
      int flags = DL_LOOKUP_ADD_DEPENDENCY;
      if (!RTLD_SINGLE_THREAD_P)                                              //对多线程且能被卸载的对象加锁
	{
	  THREAD_GSCOPE_SET_FLAG ();
	  flags |= DL_LOOKUP_GSCOPE_LOCK;
	}

#ifdef RTLD_ENABLE_FOREIGN_CALL
      RTLD_ENABLE_FOREIGN_CALL;
#endif

      result = _dl_lookup_symbol_x (strtab + sym->st_name, l, &sym, l->l_scope, //关键部分，此函数是遍历link_map，根据符号名查找符号地址
				    version, ELF_RTYPE_CLASS_PLT, flags, NULL);

      /* We are done with the global scope.  */
      if (!RTLD_SINGLE_THREAD_P)
	THREAD_GSCOPE_RESET_FLAG ();

#ifdef RTLD_FINALIZE_FOREIGN_CALL
      RTLD_FINALIZE_FOREIGN_CALL;
#endif

      /* Currently result contains the base load address (or link map)
	 of the object that defines sym.  Now add in the symbol
	 offset.  */
      value = DL_FIXUP_MAKE_VALUE (result,                                 //得到符号正确地址
				   sym ? (LOOKUP_VALUE_ADDRESS (result)
					  + sym->st_value) : 0);
    }
  else      //若为非外部可见符号，则直接通过加载基址+符号偏移得到
    {
      /* We already found the symbol.  The module (and therefore its load
	 address) is also known.  */
      value = DL_FIXUP_MAKE_VALUE (l, l->l_addr + sym->st_value);
      result = l;
    }

  /* And now perhaps the relocation addend.  */
  value = elf_machine_plt_value (l, reloc, value);

  if (sym != NULL
      && __builtin_expect (ELFW(ST_TYPE) (sym->st_info) == STT_GNU_IFUNC, 0))
    value = elf_ifunc_invoke (DL_FIXUP_VALUE_ADDR (value));

  /* Finally, fix up the plt itself.  */
  if (__glibc_unlikely (GLRO(dl_bind_not)))
    return value;

  return elf_machine_fixup_plt (l, result, reloc, rel_addr, value);     //修复.got.plt表中的值
}
